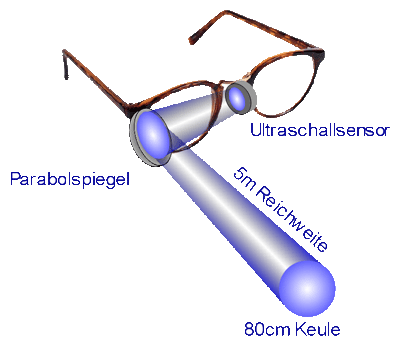

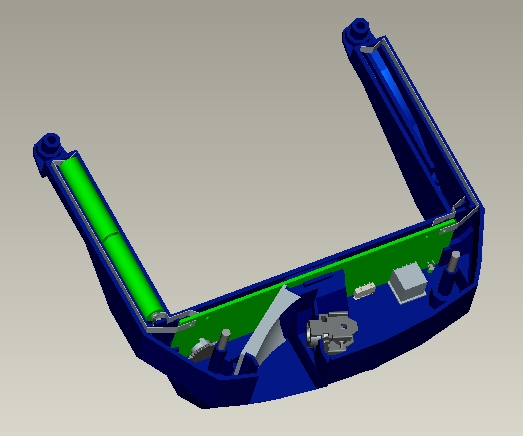

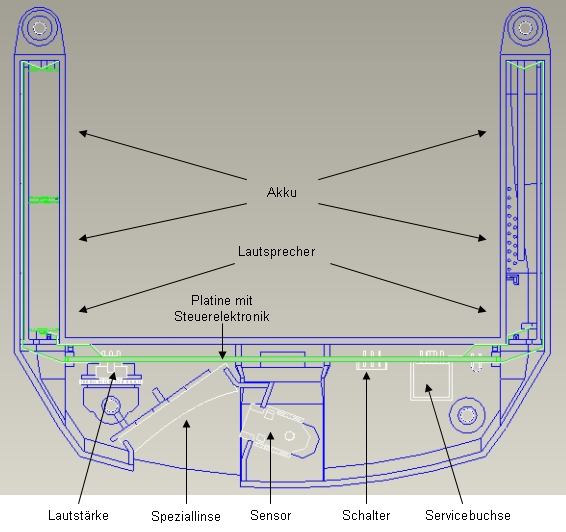

Entwicklung einer Orientierungshilfe für blinde und sehbehinderte Menschen. Die patentierte Erfindung betrifft eine Ultraschallorientierungshilfe mit einem Brillengestell, einem Ultraschallwandler, einem Signalgeber für Akustik- oder Vibrationssignale, und einer Steuer und Auswerteeinheit, die dazu vorbereitet ist, den Ultraschallwandler zur Aussendung von Ultraschallwellen zu veranlassen und über den Ultraschallwandler aufgefangene Echos auszuwerten, um daraus das Vorhandensein und die Entfernung eines Objektes festzustellen und bei Feststellung eines Objektes den Signalgeber zur Abgabe eines Akustik- oder Vibrationssignals zu veranlassen. Zur Verbesserung der intuitiven Erfassbarkeit von Objekten in der Umgebung ist vorgesehen, dass der Ultraschallwandler im Brennpunkt eines Parabolreflektors angeordnet ist, der in Zusammenwirkung mit dem Ultraschallwandler dazu ausgestattet ist, die Ultraschallwellen gebündelt in einer Schallkeule in Blickrichtung des Brillengestells mit einem Öffnungswinkel der Strahlkeule von weniger als 5Grad abzustrahlen, wobei die Steuer- und Auswerteeinheit dazu vorbereitet ist, die Abstrahlung impulsweise durchzuführen und aus über den Ultraschallwandler in den Sendepausen aufgefangenen Echos über deren Laufzeit eine Entfernung zu bestimmen und das von dem Akustik- oder Vibrationssignalgeber erzeugte Signal nach Maßgabe der Entfernung zu variieren. Für Tests wurde ein Muster entworfen. Das Gerät wird wie eine Brille getragen. Das sichere Tragen wird durch ein Halteband unterstützt. Silikoneinlagen können für die Anpassung an die Gesichtsform verwendet werden. Die Abbildung zeigt die Brille von Oben als Zeichnung. Das Gehäuse enthält alle für die Funktion erforderlichen Baugruppen sowie die Stromversorgung. Außer einem Steckernetzteil zur Akku Aufladung sind keine zusätzlichen Teile erforderlich. Mit einem Rändelrad kann die Signallautstärke angepasst werden. Ein vom Rändelrad getrennter Schalter dient der Abschaltung. Über eine unverwechselbare Buchse erfolgt die Akkuladung. Diese Buchse ist auch für Einstell- bzw. Servicearbeiten sowie zur Programmierung der Elektronik vorgesehen. Die Abbildung zeigt ein gerändertes Bild vom CAD. Mit diesem Muster erfolgten umfangreiche Tests und Messungen. |
|
Januar 2007
|
||
|
|
|
|
|
